Verbesserung der Rückverfolgbarkeit
von Kunststoffteilen.

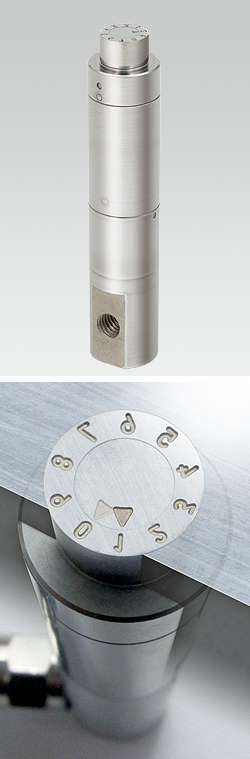

Automatischer Datumsstempel

■Eingebettet in eine Spritzgussform.

●Der Datumsstempel wird automatisch mit Druckluft gedreht.

●Nach jedem Teileauswurf kann die Position geändert werden, sodass jeder einzelne Teil per Seriennummer nachverfolgt werden kann. (max. Rückverfolgbarkeit)

[Spezifikationen]
Gravurtiefe: 0,2 mm
Formschrägewinkel: 25 Grad
Ausfahrweg des Pfeileinsatzes bei Drehung: < 1,5 mm
Material: Edelstahl, SUS420
Härte: 50-53 HRC
Maximale Temperatur des Grundkörpers: 250℃
Maximale Temperatur des Zylinders: 150℃
Betriebsdruck: 0,5 MPa - 0,6 MPa

[Spezifikationen]
Gravurtiefe 0.2 mm
Formschrägewinkel 25 Grad
Ausfahrweg des Pfeileinsatzes bei Drehung < 1,5 mm
Material Edelstahl, SUS420
Härte 50-53 HRC
Maximale Temperatur des Grundkörpers 250℃
Maximale Temperatur des Zylinders 150℃
Betriebsdruck 0,5 MPa - 0,6 MPa
Maß A B C D E F G H
Abmessung(mm) 12 8 5 60 15 7.5 6.6 30.5
Toleranz h7 m6 ±0.02 ±0.02 - - - -
Maß A B C D E F G H
Abmessung(mm) 12 8 5 53 4 2 2 30.5
Toleranz h7 m6 ±0.02 ±0.02 - - - -

Seriennummer-Produktkennzeichnung durch automatische Datumsstempel

Mithilfe von 3 automatischen Datumsstempel können die Zahlen 000 bis 999 auf den Kunststoffteilen gekennzeichnet werden, ohne den Spritzgießvorgang anzuhalten. Die Drehung der Datumsstempel wird durch eine SPS und andere Steuereinheiten gesteuert.

  • Hunderterstelle
    Dreht alle
    hundertmal
  • Zehnerstelle
    Dreht alle
    zehnmal
  • Einerstelle
    Dreht
    jedes Mal

Funktionsweise

① Der Berührungssensor erkennt das Öffnen der Spritzgussform.

② Dieser sendet ein Signal an die SPS.

③ Die SPS sendet wiederum ein Signal an das Magnetventil, um den automatischen Datumsstempel drehen zu lassen.

Anwendung

Seriennummer für alle Kunststoffteile.

Problemstellung

Die Kennzeichnung der Seriennummer mittels eines Aufklebers ist zeitintensiv und der Aufkleber nützt sich mit der Zeit ab.

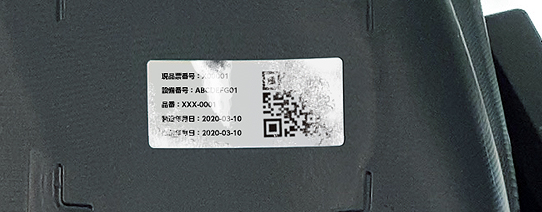

Die Losnummer „154697“ wird von Hand angebracht.

Lösung

Automatische Datumsstempel markieren die Seriennummer während des Spritzgussvorgangs, sodass keine zusätzliche Zeit für die Kennzeichnung erforderlich ist. Die eingebrachte Kennzeichnung hinterlässt eine halb-permanente Markierung.

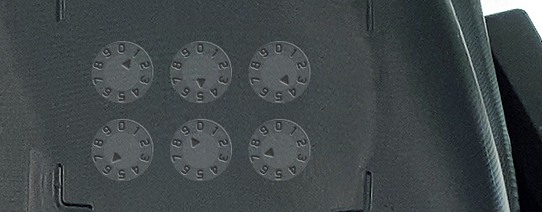

„154697“ wird automatisch mit Datumsstempeln gekennzeichnet.

Einfaches Drehen des Datumsstempels

Problemstellung

Die Datumsstempel befinden sich im Spritzgusswerkzeug, wo sie nur schwer von Hand gedreht werden können.

Lösung

Einfaches Drehen des automatischen Datumsstempels mithilfe von Druckluft.

Spritzgussteile für die Automobilindustrie.

Spritzgussteile für die Halbleiterbauelemente.

Leistungshalbleiter
Anwendungen in der
Leistungselektronik

Luftleitung
