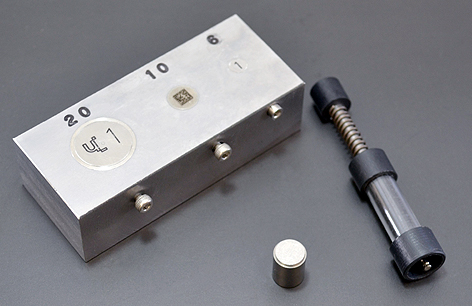

刻印表示を5秒で変更できる金型入れ子 スイッチマーク

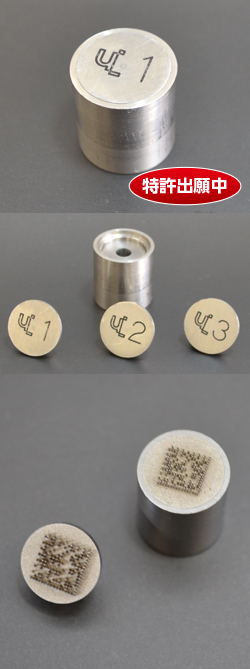

PL面ワンタッチ着脱式金型入れ子 スイッチマーク

■PL面交換タイプ　■プラ型埋め込み用

●刻印表示を簡単にPL面から交換できます。

●表示面はロゴ、数字、英字等様々な用途に対応できます。（dxf形式であれば加工可能）

【仕様／材質】
材質：HPM75
文字深さ:0.22mm
硬度:HRC35〜45

●回転防止用スリット付

●マグネットを用いて簡単に着脱可能

●金型背面からキャップボルトを用いてリング部の固定可能

●スイッチマーク背面の穴を押すことで軸部の取り出し可能
A B C D L M T
10mm 8.8mm 8.8mm 3〜6mm 15mm M2 2mm
14mm 12mm 12mm 6〜9mm 25mm M5 5mm

用途例

製造年月日

製品に製造年月日をマーキングすることで、トレーサビリティ管理／品質管理／リコール対策などに利用されています。デートマークとの組み合わせでより簡単に年月日を管理できます。

型番・専用管理記号等

その他に色別・左右別の製品への表示にも利用できます。

材料の表示

製品の材料表示にも利用できます。

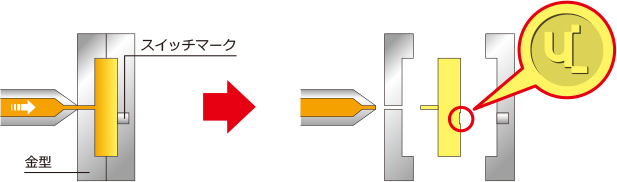

金型にセットして射出成形時にマーキング

金型入れ子の一部として利用することで簡単に樹脂製品へ刻印できます。

金型への埋め込み・取り出し方法

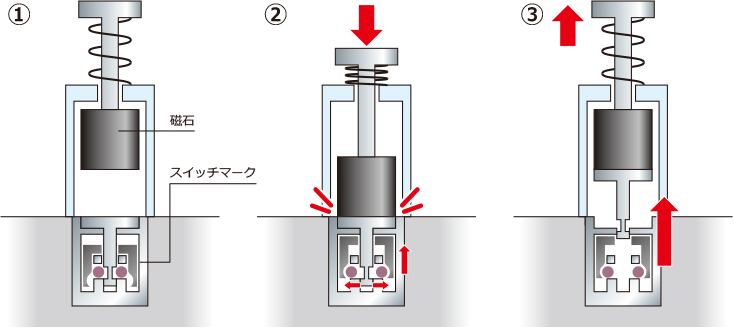

取り付け・取り外し方法

取り付け軸部の取り付けはリング部へ押し込むだけで簡単です。

取り外し(PL面)磁石を用いて取り外します。

取り外し(裏面)


2か所に設置されたスイッチマーク背面の穴へ丸棒を押し込むことで軸部を取り外すことができます。

関連商品のご紹介


QRコードを成形時にマーキング

導入事例

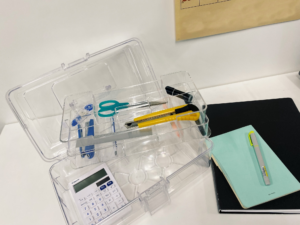

工具箱の樹脂表示に採用されました。表示が分かりやすく変更もワンタッチでできると評価いただいています。ほかの樹脂メーカー様からも多数導入いただいています。
